Máy đo độ dày sơn FCT 1 Data – Geo-Fennel

Thông số kỹ thuật của Máy đo độ dày sơn FCT 1 Data:

Thông tin chung:

• Nhiệt độ làm việc: 0°C – +40°C / (32°F – 104°F).
• Độ ẩm tương đối của môi trường làm việc: 10% – 90%.
• Trọng lượng máy không pin: 110g.
• Kích thước: 113.5 x 54 x 27 mm.

Quy trình hiệu chuẩn máy đo chiều dày sơn FCT 1 Data – Geo-Fennel:

• Bước 1: Hiệu chuẩn Zero với mẫu kim loại chưa phủ

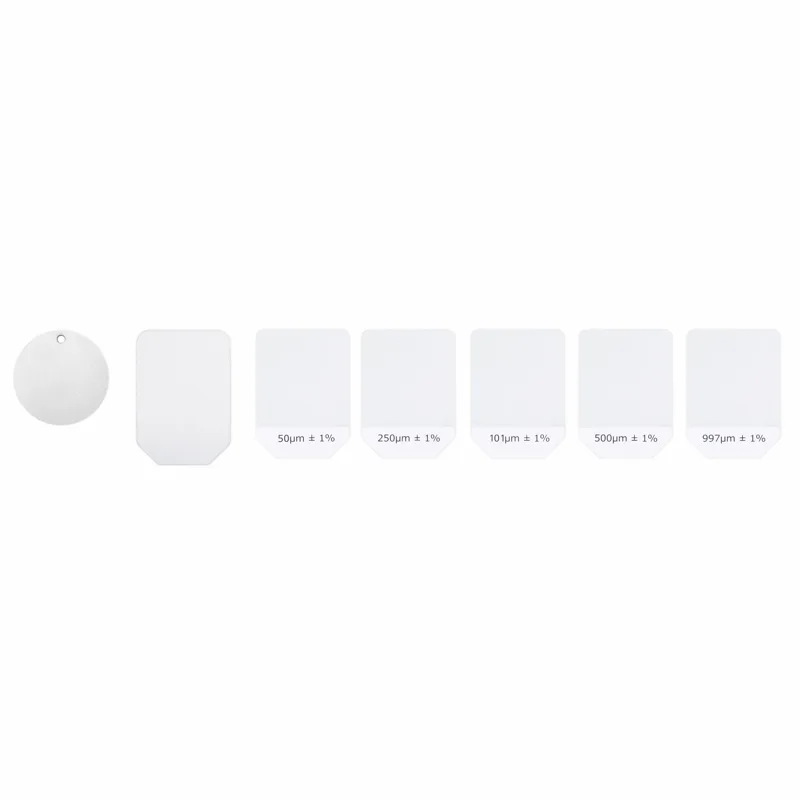

• Bước 2: Hiệu chuẩn với mẫu độ dày chuẩn – được cấp kèm theo bộ máy.

1. Vật liệu nền từ tính (Ví Dụ: Sắt, Thép) – Máy đo độ dày sơn tĩnh điện FCT 1 Data – Geo-Fennel

1.1 Nguyên lý đo: Cảm ứng từ.

• Tầm đo: 0 – 1,250 µm / 0 – 49.21 mils.
• Độ chính xác:

• 0 – 850 µm (±3% + 1 µm).
• 850 – 1250 µm (±5%).
• 0 – 33.46 mils (±3% + 0.039 mils).
• 33.46 – 49.21 mils (±5%).

1.2 Bước nhảy số đo – Máy đo độ dày màng sơn khô FCT 1 Data – Geo-Fennel

• 0 – 50 µm (0.1 µm).
• 50 – 850 µm (1 µm).
• 850 – 1,250 µm (0.01 mm).
• 0 – 1,968 mils (0.001 mils).
• 1,968 – 33.46 mils (0.01 mils).
• 33.46 – 49.21 mils (0.1 mils).

1.3 Độ cong và độ dày vật liệu nền khi đo với Máy đo độ dày màng sơn FCT 1 Data – Geo-Fennel

• Bán kính cong tối thiểu: 1.5 mm.
• Đường kính vật đo tối thiểu: Φ7 mm.
• Độ dày tối thiểu của vật liệu: 0.5 mm.

2. Vật liệu nền là kim loại màu – Máy đo chiều dày sơn

2.1 Nguyên lý đo: Siêu âm.

• Tầm đo: 0 – 1,250 µm / 0 – 49.21 mils.
• Độ chính xác:

• 0 – 850 µm (±3% + 1.5 µm).
• 850 – 1,250 µm (±5%).
• 0 – 33.46 mils (±3% + 0.059 mils).
• 33.46 – 49.21 mils (±5%).

2.2 Bước nhảy số đo của Máy đo độ dày sơn FCT 1 Data

• 0 – 50 µm (0.1 µm).
• 50 – 850 µm (1 µm).
• 850 – 1250 µm (0.01 mm).
• 0 – 1,968 mils (0.001 mils).
• 1,968 – 33.46 mils (0.01 mils).
• 33.46 – 49.21 mils (0.1 mils).

2.3 Độ cong và độ dày vật liệu nền – Máy đo độ dày sơn tĩnh điện FCT 1 Data – Geo-Fennel

• Bán kính cong tối thiểu: 3 mm.
• Đường kính vật đo tối thiểu: Φ5 mm.
• Độ dày tối thiểu của vật liệu nền: 0.3 mm.

Đo độ dày lớp phủ phi kim (ví dụ: sơn, vẹc-ni, ni-lông, sơn tĩnh điện) trên bề mặt kim loại từ tính hoặc kim loại màu.

Đặc điểm của  Máy đo độ dày màng sơn FCT 1 Data?

• Đo độ dày lớp sơn khô và mạ kẽm.
• Máy đo độ dày màng sơn khô FCT 1 Data sử dụng kỹ thuật sóng siêu âm kiểm tra không phá huỷ bề mặt đo (NDT – Non Destructive Testing). Máy tự phát hiện vật liệu nền là Fe hay NFe.
• Đầu dò liền máy. cầm tay, nhỏ gọn, cơ động, dễ sử dụng.
• Người dùng tự hiệu chỉnh độ chính xác theo từng độ dày đo với bộ mẫu chuẩn kèm theo, trước khi đo thực tế.
• Menu trực quan, dễ truy cập chức năng để sử dụng. Đèn màn hình có thể điều khiển tắt/mở. Cho phép người dùng làm việc trong điều kiện ánh sáng yếu.
• Lưu số đo theo từng nhóm công việc. Tải về máy tính để làm báo cáo hoặc lưu trữ.

Tính năng của Máy đo chiều dày sơn FCT 1 Data – Geo-Fennel

• Đo độ dày lớp phủ phi kim trên nền kim loại từ tính hoặc kim loại màu.
• Dễ dàng sử dụng với menu điều khiển chức năng trực quan.
• Hai chế độ đo: Đo liên tục (continuous mode) hoặc đo từng lần (single mode).
• Hiển thị: giá trị trung bình, giá trị lớn nhất (max), giá trị nhỏ nhất (min), giá trị trung bình các lần đo (AVG), số lần đo (No.) và độ lệch chuẩn (Sdev).
• Máy đo chiều dày sơn tĩnh điện FCT 1 Data sẽ tự động tắt khi không sử dụng. Giúp tiết kiệm pin tối đa.
• Bộ nhớ máy lưu trữ 320 giá trị đo (80 số đo/nhóm).
• Dễ dàng xóa dữ liệu đo đã lưu trong nhóm làm việc.

Máy đo độ dày sơn FCT 1 Data cho phép người dùng tự hiệu chuẩn độ chính xác

Điểm đặc biệt của Máy đo độ dày màng sơn khô FCT 1 Data là cho phép người dùng kiểm tra và hiệu chuẩn độ chính xác. Khi kiểm tra thấy mất chính xác, người dùng sẽ theo các bước sau để hiệu chuẩn lại độ chính xác.

Có 2 bước hiệu chuẩn độ chính xác của máy:

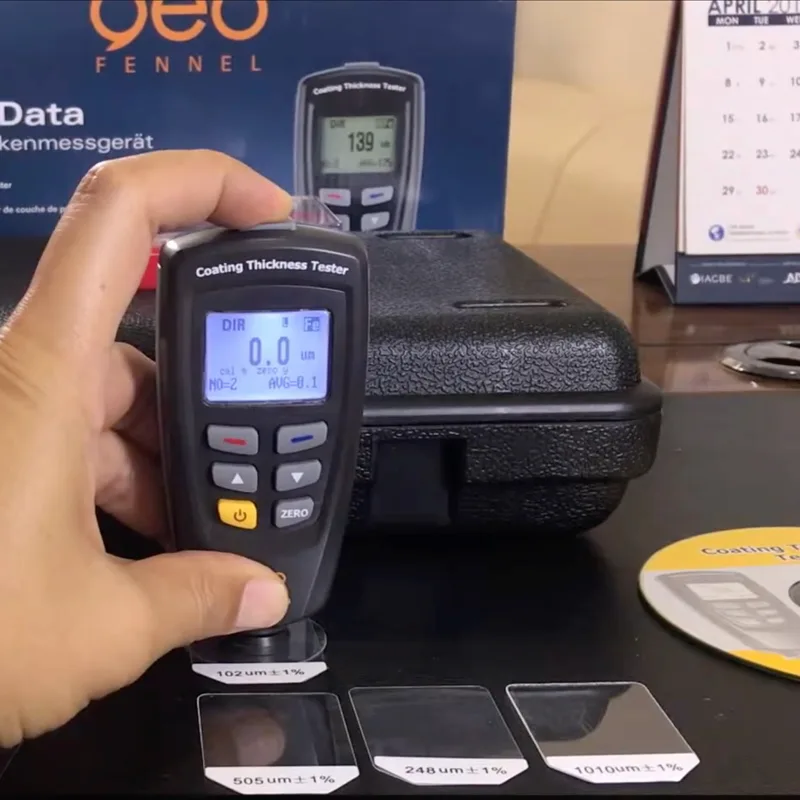

• Hiệu chuẩn zero: Đo trên bề mặt kim loại chuẩn (không có lớp phủ). Nếu số đo khác “0”, bấm và giữ nút zero trong lúc nhấc máy lên khỏi tấm kim loại. Màn hình máy về “0” thì thả nút bấm ra.
• Hiệu chuẩn theo bề dày thực tế: Lựa chọn tấm độ dày chuẩn có bề dày gần với độ dày đo thực tế nhất. Đặt tấm độ dày chuẩn lên tấm kim loại phù hợp với vật liệu nền thực tế. Đo trên tấm độ dày chuẩn. Nếu số đo khác số ghi trên tấm độ dày chuẩn thì tiến hành hiệu chuẩn lại. Vào menu ở mục “Calibration”. Chọn “Enable” và thoát ra màn hình nền. Đo lại tấm bề dày chuẩn và dùng nút mũi tên lên/xuống để điều chỉnh số trên màn hình đúng với số ghi trên tấm độ dày chuẩn. Sau đó bấm nút “Zero”. Vào lại menu ở “Calibration” và “Disable”. Trở lại màn hình nền để tiến hành đo thực tế.
• Nên kiểm tra độ chính xác và hiệu chuẩn lại máy đo độ dày màng sơn FCT 1 Data trước mỗi lần đo quan trọng. Sách hướng dẫn sử dụng mô tả chi tiết quy trình này.

Video hướng dẫn hiệu chuẩn độ chính xác Máy đo chiều dày sơn FCT 1 Data
